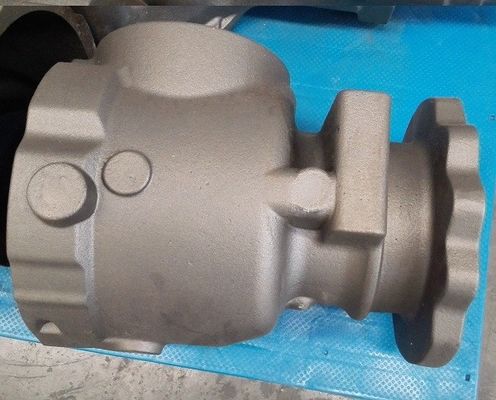

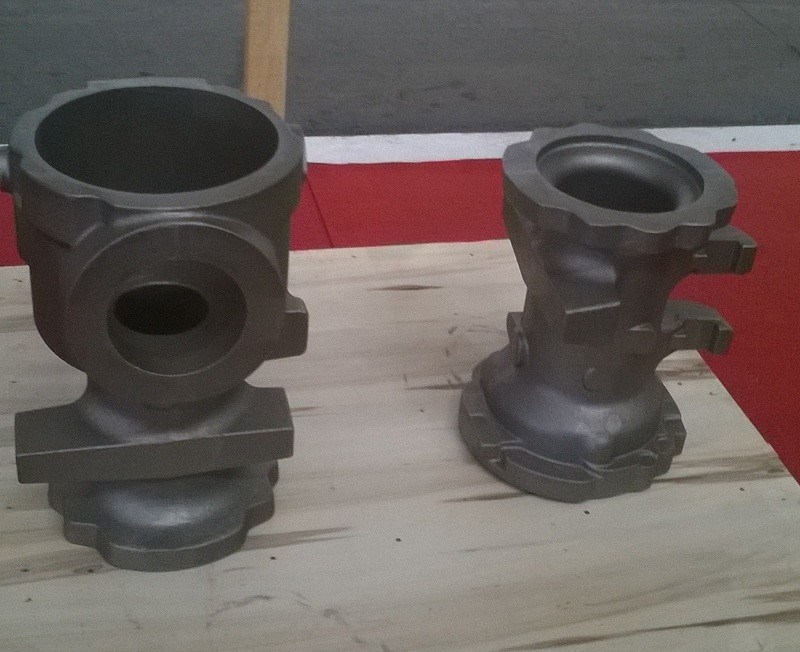

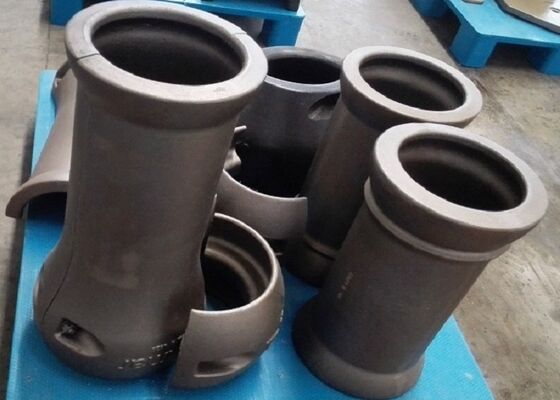

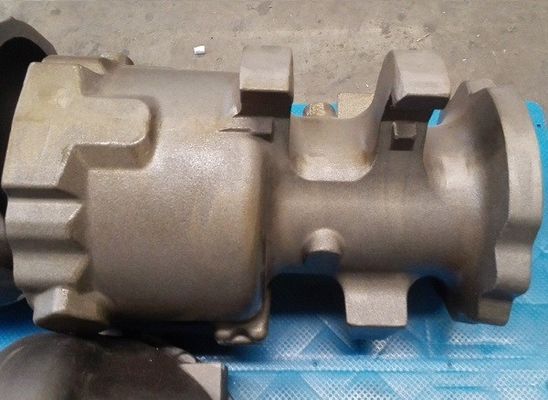

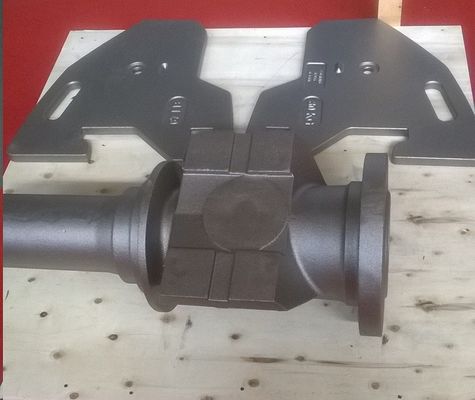

建設機械・産業車両用樹脂砂型鋳造鉄部品トランペットアーム

建設機械・産業車両用レジンサンド鋳造鉄部品トランペットアーム

製品情報

製造プロセス

KWライン

当社はドイツKW社製の静圧全自動造型ラインを導入しており、生産効率は毎時105型まで可能です。KWラインは大量生産の産業鋳造に適しています。

鋳型サイズは（mm）：1320 * 800 * 350/300

レジンサンド鋳造ライン

レジンサンド造型ラインと砂処理ラインはイタリアIMF社から導入したもので、標準サンドボックスラピッドモールドリングを使用し、効率は毎時12型まで可能です。同時に、現場のスタイリング構成は、小ロット多品種の独立生産エリアに適しており、様々なロット製品のニーズに対応できます。

標準鋳型サイズは（mm）：1250* 840* 350/300; 最大非標準鋳型サイズは（mm）：4000 x 3000x 600/400

バーチカルモールドライン

垂直生産ラインはデンマークDISA社製のボックスレス垂直造型ラインを採用しており、生産効率は毎時400型以上です。小型で大量の各種ねずみ鋳鉄およびダクタイル鋳鉄鋳物の生産に適しています。

鋳型サイズは（mm）：535 * 650

Vプロセスライン

合肥工場には大小4基の真空鋳造ラインがあり、廬安工場には特大、大、中、小の4基の真空鋳造ラインがあります。プライマーおよびトップコート塗装ラインを備え、各種建設機械、産業車両、特殊車両のカウンターウェイト、およびその他の構造が単純なねずみ鋳鉄およびダクタイル鋳鉄部品の生産に適しています。

鋳型サイズの最大は（mm）：4000 x 3000 x 700/950で、20トン以上のカウンターウェイト製品の生産が可能です。

ロストフォーム鋳造ライン

ロストフォーム鋳造ラインの主要設備は米国およびドイツから輸入されています。外観が高く、内部空洞が複雑な高強度ねずみ鋳鉄およびダクタイル鋳鉄などの小型・中型鋳物の生産に適しており、特にブラインドホールや傾斜ホールなどの特殊構造鋳物に最適です。

鋳型サイズ（mm）：830*1000

機械加工

能力 - 機械加工

当社は60台以上の機械加工設備を有しており、旋盤、フライス盤、

平削り、研削、穴あけ、溶接、洗浄、ワイヤーカットの能力があります。

当社は、マザック旋盤・フライス盤複合加工機、

横型マシニングセンタなど、複数のハイエンドCNC設備を有しており、高精度な機械加工済み鋳物を多数供給できます。

加工設備

当部門には約50種類の機械加工設備があります

CNC旋盤 * 12

CNC立形旋盤 * 3

CNCワイヤーカット機 * 1

立形マシニングセンタ * 2

横型マシニングセンタ * 2

CMM (ZEISS) : 1800*1200 *1000

品質保証

品質設備/開発ソフトウェア
化学組成分析装置 - 分光計

金属組織分析装置、写真 * 1000(最大)

機械的性質分析装置 衝撃試験機

硬度計

超音波探傷器、浸透探傷器

CMM(ZEISS),

3Dレーザースキャナー

開発ソフトウェア: MAGMA

会社概要

安徽ヘリ株式会社合肥鋳造鍛造工場は1958年に設立され、合肥市の経済開発区に位置しています。上海証券取引所上場企業（600761）である安徽ヘリの中核企業であり、中国鋳造協会副会長単位、安徽鋳造協会会長単位、中国グリーン鋳造模範企業です。当社は中国で最も包括的な鋳造企業の一つであり、Vプロセス（真空造型）、ロストフォーム鋳造、高圧造型、レジンサンド鋳造、垂直造型、3Dプリンティングなどの鋳造プロセスを有しています。
HELI CASTINGは主に産業車両、建設機械、自動車、農業機械、鉄道車両、新エネルギー分野における鋳造構造および材料に関する研究開発、生産、ソリューション提供に従事しています。各種インテリジェント鋳造検査設備と高度なシミュレーションソフトウェアを備え、パターン設計・製造、鋳造生産、機械加工、塗装、梱包、納品を網羅する強力な製造能力を有しています。鋳鉄部品は年間48万トン、機械加工済み鋳物は年間3万トンの生産能力があります。当社の製品は米国、欧州、日本、韓国などの先進国および地域に輸出されており、95%以上の顧客が当社工場を唯一のサプライヤーとして選んでいます。
